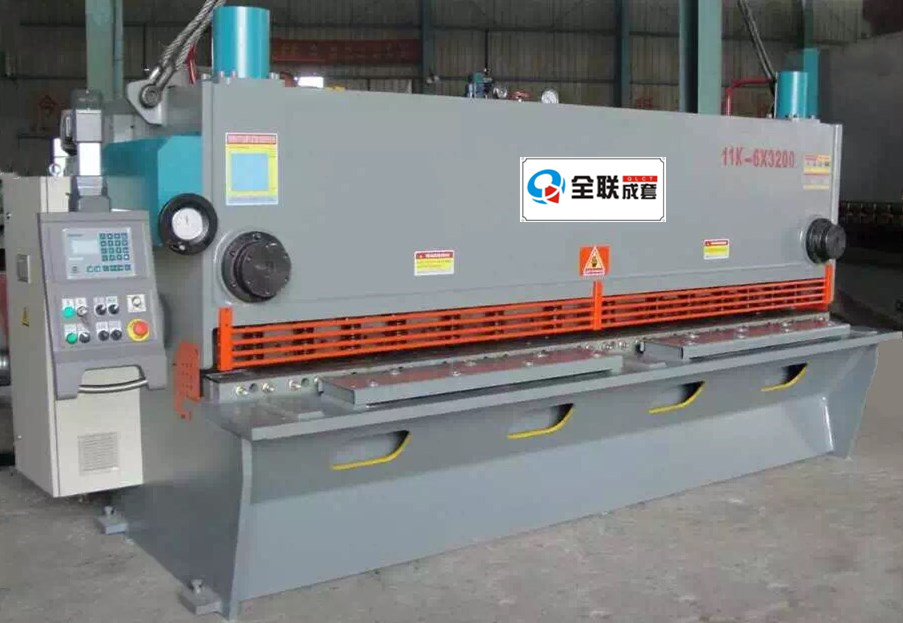

本剪板機為數控液壓閘式剪板機，

主要由以下三部分組成：

1.機械部分； 2.液壓部分；3.電氣部分組成；

1.剪板機機械部分：主要由機架、刀架、壓料裝置、后擋料裝置、防護裝置、組成；

1.1 機架：機架系框架式全焊接結構。因此，機器有良好的剛性與抗振性。工作臺面上設有刀片間隙補償裝置，用于上下刀刃之間間隙的補償調整，使得機床經常保持良好的間隙均勻度；托料裝置，

于板料在工作臺上的移動；

1.2 刀架：全焊接結構。由刀架體、兩主油缸、三點式導軌及間隙調整機構組成；

1.3 壓料裝置：由一組裝在機架上橫梁底部壓料油缸組成，在液壓系統控制下，實現壓料，剪切順序動作，且壓料力隨剪切力成正比關系變化；

1.4后擋料裝置：安裝在刀架的底部，由電機拖動絲杠驅動擋料梁運動，實現剪切尺寸的定位；擋料數值數字顯示；

1.5 機動間隙調整裝置：用于剪切不同厚度板料時剪切間隙的調整;

1.6機床隨機安裝標準矩形刀片壹套，可使用四個刃口剪切；

1.7托料架上安裝有滾輪，方便送料；

2.剪板機液壓部分：主要由油泵電機組；二位插裝閥集成系統等組成；用于為主油缸、壓料缸提供液壓控制及驅動動力；

2.1主閥芯密封表面是錐面，其密封性好，動作可靠，維護方便；

2.2電磁閥采用濕式直流24V電磁鐵，工作可靠，操作維修安全；

2.3油位表清晰直觀的顯示。

3.剪板機 電氣控制系統

數控系統：荷蘭DELEMDAC-310
